■JIMTOF2022 工作機械ブース

ペムテック社
精密電解加工機の超硬加工サンプルを展示

■ペムテック社の精密電解加工は高硬度材、難削材で差別化
放電加工、切削で時間を要する超硬、SKD材、ハイスなどの高硬度材、チタン合金、ニッケル基超合金等、難削材の高付加価値ワークがペムテック機の加工に適しています。

■電極消耗がなく工具コストを大幅に削減
粗から仕上げまで同じ電極で、連続加工が可能です。10万個の連続加工や工具コストを約1/15に削減した実績があります。切削工具やブローチ、放電加工の電極などの工具コストを大幅に抑えます。

航空部品用ディスク

アンビル鉗子

波動歯車装置用サーキュラスプライン

超硬インサート金型

超硬パンチ

■JIMTOF2022 工作機械ブース

トラウプ/インデックス社
主軸移動型自動旋盤TNL12を展示

難削材のチタン合金に加え、複雑形状の医療部品は、深穴加工、斜め穴加工、ミーリングといった様々な加工も必要です。トラウプ機であれば、難削材においても卓越した同時加工能力と優れた切削能力でサイクルタイムを短縮します。ガンドリルをはじめ、高速ミーリング加工や高速ワーリング加工などの機能を集約し、複雑形状部品を一台の機械で全加工することで、生産性を高めます。

チタン合金60種
φ4×L10mm
460秒
(バー材から全加工)

チタン合金60種
φ10×L23mm
370秒
(バー材から全加工)

チタン合金60種
φ4×L8mm
224秒
(バー材から全加工)

■JIMTOF2022 工作機械ブース

ピージーインスペクション社
切削工具画像測定顕微鏡PG1000-400を展示

大手切削工具メーカーの製造ラインで標準機として採用され、切削工具の外周と底刃測定を4Kモニタの高精細画像で測定します。測定した結果は測定画像を含む測定レポートとして出力でき、社内履歴データ、顧客クレーム管理に有効です。

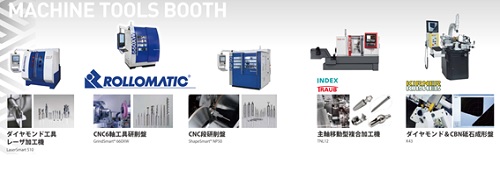

■JIMTOF2022 工作機械ブース

ロロマティック社
各種研削盤及びレーザ加工機を展示

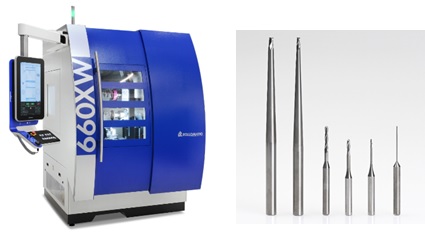

■段研削機能搭載CNC6軸工具研削盤GrindSmart 660XW
段研削と工具研削を一台でこなす超高能率工具研削盤で、複数の機械で加工していた工程を集約することで、工程間に発生する手間や時間が一切省かれ、生産性が格段に向上します。
ストレートブランクから、先端部、溝部、バックテーパのワンクランプ加工が可能です。φ1mm以下のドリルでは溝加工後に、移動式ワークヘッドでガイドブッシュに位置決めし、しっかり固定した状態でポイント加工が可能です。

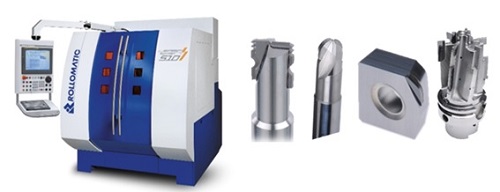

■CNC5軸ダイヤモンド工具レーザ加工機LaserSmart510
PCDチップ、PCDソリッド、CVDダイヤモンド皮膜と多様化するダイヤモンド工具に1台で対応できる優れた柔軟性を兼ね備えています。

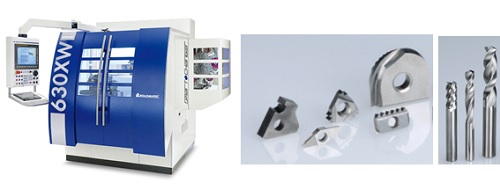

■砥石・ノズルチェンジャ内蔵CNC工具研削盤 GrindSmart630XW
5軸制御の工具研削盤が多い中、ロロマティックの特長の一つである「6軸制御」を踏襲。シャンク工具からインサートまで、多様な工具に対応します。

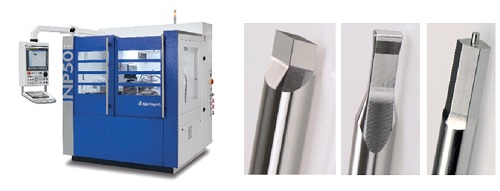

■CNC段研削盤ShapeSmartNP50
特許の粗・仕上げ砥石の4軸同時制御で長尺の非円筒研削が可能です。円筒研削でありながらも平坦度2µm、面の結合R0.05mmのポリゴン加工に対応します。

■JIMTOF2022 工作機械ブース

キルナー社

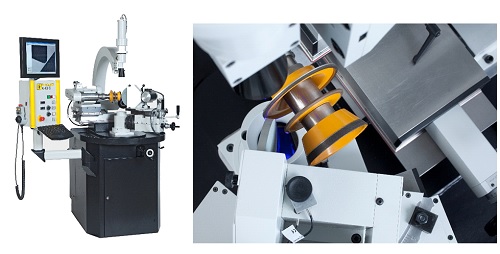

砥石成形盤K43Cを展示

CCDカメラを搭載したダイヤモンド&CBN砥石成形盤です。振れを抑制した砥石の微細プロファイル成形を現場向きのマニュアル操作で実現。

■JIMTOF2022 測定機ブース

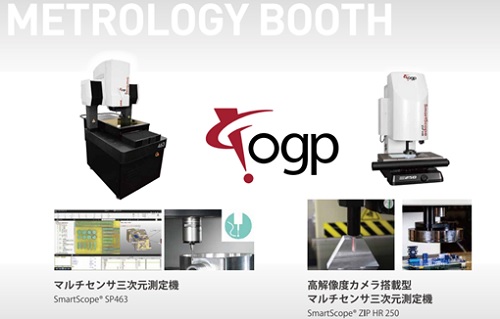

OGP・View/QVI社
マルチセンサ三次元測定機を中心に万能横型投影機、3Dラインレーザスキャナを展示

■マルチセンサ三次元測定機 SmartScope ZIP250E
OGP測定機ベストセラーモデル
画像測定機ながらも、XY微動送りノブによる工具顕微鏡のようなマニュアル測定も可能です。用途に応じてマニュアル・セミオート・フルオート測定を自由に切り替えることができます。タッチプローブ、DRSレーザ搭載のマルチセンサ仕様で展示予定です。

■マルチセンサ三次元測定機 SmartScope Vantage250
自社開発の10:1テレセントリックズームレンズを搭載し、全ての照明にLEDを採用、スマートリングライトも標準装備しています。高精度・高追従性を兼ね備えたTeleStar Plus TTLレーザを搭載し、展示予定です。

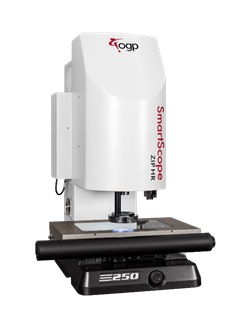

■マルチセンサ三次元測定機 SmartScope ZIP HR250E
高精細5メガピクセルカメラ搭載、光学+デジタルズームを併用することにより広い視野と高い倍率の両立が可能なZIPシリーズの新機種です。レーザセンサTelestar Probeを搭載し、展示予定です。

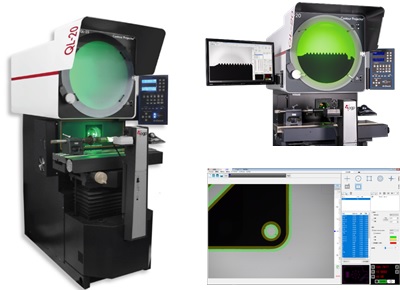

■万能横型投影機 QL-20
長く現場で支持されてきた万能投影機に最新の技術を組み込み、大口径テレセントリックレンズ、LED光源によって長期間にわたり鮮明で明るい投影が可能となりました。横型であるため冶具立て、重量物への対応力を備えています。展示会初出展のオプション、Vidi-Probe搭載モデルを展示予定です。

■3Dラインレーザスキャナ ShapeGrabber ai620
測定機に高精度ブルーレーザスキャナを取り付け、設計データとの比較、最終製品の検査など、様々な用途に応えます。射出成型品、タービンなどの鋳造品、3Dプリンタ製品、プレス品、人工膝関節など自由形状の多い製品の計測に適しています。

■高速・高精度全自動測定システム Pinnacle250
リニアモータ駆動によりバックラッシュを無くし、高速・高精度で再現性の高い測定が可能です。

■JIMTOF2022 測定機ブース

ワイラー社
高精度水準器を展示

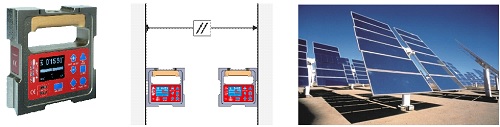

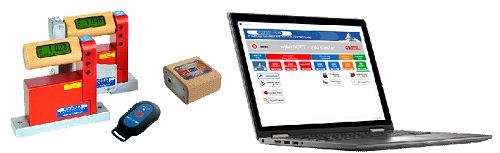

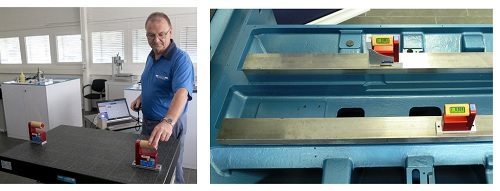

■精密デジタル水準器BlueLEVEL
定盤平面度測定の業界標準器
(※東2ホールブースNo.E2004にも出展予定です。)
耐衝撃性に優れた独自のセンサと温度自動補正機能による信頼性の高い測定結果が、市場で高く評価されています。豊富な測定ベースと測定項目に応じた専用ソフトウェアを組み合わせることで、定盤・工作機械の機械精度評価に応えます。

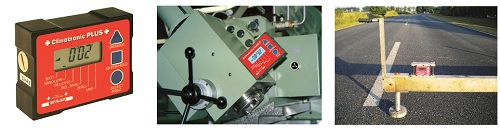

■角形デジタル水準器Clinotronic PLUS
複数の測定面で広角度を高精度測定可能なベストセラー
(※東2ホールブースNo.E2004にも出展予定です。)
1軸(平面・直角・平行)対応の角形デジタル水準器です。測定範囲±45度で多様な用途に応えます。上下左右4面マグネット付き仕様を選択可能。最高4面を利用し、直角度や、+/-の反転がない平行度測定が可能です。

■角形デジタル水準器 Clinotronic S
ベストセラーClinotronic PLUSの新モデル
(※東2ホールブースNo.E2004にも出展予定です。)

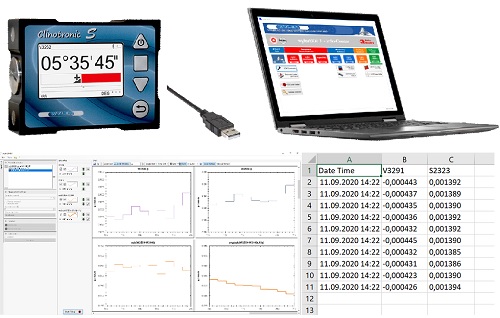

精密加工された4面を利用し、+/-の反転なく平行度をより高精度に測定します。微小角度では最小許容誤差15秒、重力補正機能により広角45度で1分30秒の許容誤差を実現します。角度モニタリングソフトウェア+付属USBケーブルが標準仕様で、ペーパーレス測定データの取得・管理が可能です。

■角形デジタル水準器 wylerCLINO Frame 60
データ通信可能、用途に応じて選べる4面角形モデル
1軸(平面・直角・平行)対応の角形デジタル水準器です。多様な用途に応える広角モデルで、手書き・手入力不要のワイヤレスデータ通信対応です。重力補正機能により広角度60度でも許容誤差1分13秒を実現します。

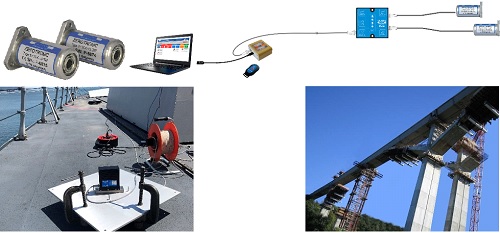

■相対角度モニタリングセンサ ZEROTRONIC
過酷な環境下対応の相対角度センシング
±0.5度から±60度までの幅広い測定範囲と要求精度に応じて、最適なセンサを選定できます。防水・防塵性に優れ、過酷な屋外の環境にも設置できます。取得データは検出器・ケーブルを経由し、PCでのデータ管理が可能です。

■JIMTOF2022 測定機ブース

エタロン/ヘキサゴン社

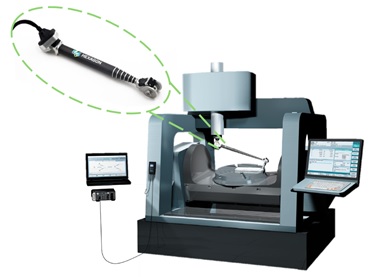

工作機械キャリブレーション装置 X-AX LASERBARを展示

5軸マシニングセンタのキャリブレーションをたった一台で実現
(※東2ホールブースNo.E2004にも出展予定です。)
レーザ干渉計、直角ブロック、水準器、オートコリメータと複数の測定機が担っていたマシニングセンタの精度維持・管理をワンシステムで対応します。位置決め、真直度、直角度の誤差を測定し、補正機能を標準搭載しています。

■製品ニュース

パナソニックコネクト株式会社
テープつなぎ治具Ｂをご紹介

部品名	品番
テープつなぎ治具Ｂ	1089696451

・マシン連続稼動の必需品。
対応機種：モジュラーマウンタシリーズ

特長
■専用カシメ工具、専用金具、専用ジョイントテープを使用する為、しっかりとテープをつなぐ事ができます。

適応対象
■ 対象テープ幅：8～72mm エンボス、8mm紙
■ 対象フィーダ：インテリジェントテープフィーダ、テープスプライシング仕様のテープフィーダ

構成
■本品番に含まれるものカシメ工具 1 ｹ品番1089696451(ジョイントテープは付属されません)
■テープつなぎを行うには、カシメ工具の他にテープつなぎ金具、ジョイントテープが必ず必要になります。

1.テープつなぎ金具 (2,000 個 / セット) 品番108969805804

2.ジョイントテープ(青色テープ)
(1) S サイズ:8mm テープ幅 (1,000 枚 / セット) 品番1089696420
(2) M サイズ:12、16mm 幅 (1,000 枚 / セット) 品番1089696430
(3) L サイズ:24～44mm 幅 (1,000 枚 / セット) 品番1089696440

3.ジョイントテープ(黒色テープ、継ぎ目検出用)
(1) 8mm幅テープ紙・エンボス用(1,000 枚 / セット)品番 N986FC8Q-S84
(2) 12mm 幅テープ用(1,000 枚 / セット)品番 N986FC12-S85
(3) 16mm 幅テープ用(1,000 枚 / セット)品番 N986FC16-S86
(4) 24~72mm幅テープ用(1,000 枚 / セット)品番 N986FC24-S87
*テープつなぎ金具、ジョイントテープは消耗品です。

■スプライシング治具台車品番 KXFX03XTA00

テープスプライシングの作業性を向上させます。
* カシメ治具は、含みません。

備考
ジョイントテープは、上記以外に下記があります。
・個片タイプ：LC シリーズ(No. A-20-1)

・ロールタイプ(No. C-40)

■展示会情報

2022年12月7日(水) ～ 9日(金)
ファインテックジャパン

展示会名 : 第32回ファインテックジャパン
期　　間 : 2022年12月7日(水) ～ 9日(金)
場　　所 : 幕張メッセ
小間番号 : 36-29 ホール5

液晶、有機エレクトロニクス、マイクロLED等の技術が一堂に出展する展示会です。
YKTブースでは当社ブランドのフリップチップボンダ、OGP/QVI社のマルチセンサ三次元測定機を展示・実演いたします。成長し続けるフラットパネルディスプレイ産業における様々な課題に対し、最適なソリューションを提案します。皆様のご来場を心よりお待ちしております。

◆フリップチップボンダ FC100M
高剛性高精度ボンディングヘッド上下にセラミックヒーターを採用することで実装精度±1μmを実現します。試作から量産までマルチに対応する高精度フリップチップボンダです。
電子デバイス用途から車載用部品にいたるまで幅広いアプリケーションへのフリップ接合に適応しています。独自アルゴリズムの採用による高精度実装と、高荷重から低荷重まで安定した推力により、多様な実装プロファイルに対応します。

◆OGP/QVI社マルチセンサ三次元測定機 SmartScope ZIP 250E
検査現場の“最適解”となるマルチセンサ測定機
カメラ、接触式プローブ、レーザセンサを1台の測定機に集約します。様々な箇所を段取り替えのない安定した測定と測定時間の短縮が可能です。

展示会案内はこちら

■展示会情報

2022年11月16日(水) ～ 19日(土)
METALEX 2022

展示会名 : METALEX 2022
期　　間 : 2022年11月16日(水) ～ 19日(土)
場　　所 : BITECバンコク
YKT Thailand小間番号 : B409

東南アジアでの事業展開を図るため、タイ・バンコクで開催されるMETALEX BANGKOK にYKT Thailandが出展します。スイスプラティットコーティング炉、アメリカ製万能投影機、卓上型再研磨機と切削工具用顕微鏡、ろ過装置、増速スピンドルを展示します。日本人スタッフもおりますのでご来場の際はお気軽にお立ち寄りください。

YKT Thailandホームページ
https://www.ykt-thailand.co.th/en/category

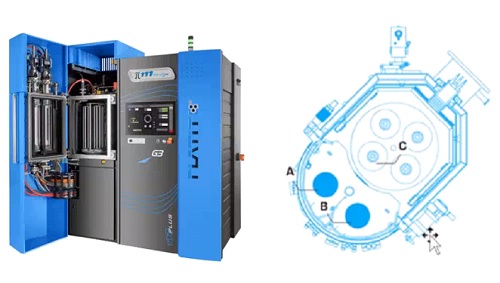

◆Platit スイス PVDコーティング炉
PLATITのコーティング炉は、特許取得済み回転円筒カソードの採用により、純金属材料を利用したプログラムによる組成比制御が可能です。インハウスコーティング用の前処理から除膜までのターンキーを紹介しています。除膜は、超硬工具のAlCrNにも対応する高い技術力を持っています。

◆スズキプレシオン日本 CNC自動旋盤用4倍速回転工具「アイビー・スピンドル」
切削加工業者が開発した「アイビー・スピンドル」は取付工事、発信機など一切不要です。CNC自動旋盤のギヤ伝達を利用するので、標準搭載の回転工具をアイビー・スピンドルに入れ替えるだけで回転数が４倍になります。
最高回転数24,000min^-1まで対応し、小径エンドミルや小径ドリルの高速回転に対応します。現在ご使用のCNC自動旋盤で高速加工が実現できる倍速ユニットです。

◆CCP/QVI アメリカ万能横型投影機
切削工具の現場で根強く支持され、一般的な投影機より、スクリーンが大きく小径工具も鮮明表示できると高い評価を得ています。ステージは手動ノブ、またはジョイスティックによるモータ駆動操作可能です。透過(輪郭)照明、落射照明、リング照明の光源に真直性の高いLEDを採用しています。

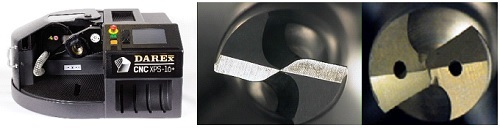

◆Darex アメリカドリル再研磨機
日本の厳しい再研磨の公差に応える品質を維持し、ドリル再研磨時間をさらに短縮します。作業者の経験を問わず誰でも簡単に扱えるため、社内での再研磨に威力を発揮します。

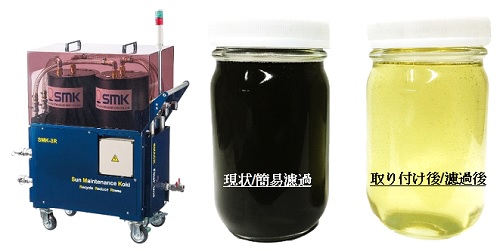

◆サンメンテナンス工機日本ろ過装置
超硬研削時に発生するクーラント液内のミクロンレベルの微細なスラッジをほぼ完全にろ過し、研削面の改善、砥石寿命の向上を図ります。回収したスラッジはリサイクルされ、ケース一体構造のフィルタで、使用後はワンタッチで交換できます。

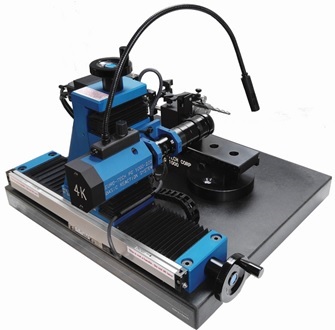

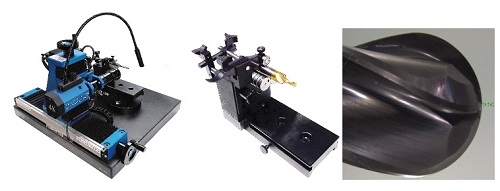

◆PG Inspection Technologies アメリカ切削工具画像測定顕微鏡
作業性に優れる汎用顕微鏡でありながら、信頼性の高い測定データを確保する切削工具画像測定顕微鏡。大手切削工具メーカーの製造ラインで標準測定機として多く採用されています。
