非接触三次元測定機用パソコン交換につきまして、メーカーより一部機種受注停止の通知がありました。該当機種におきまして、今後交換用パソコンを供給することが出来なくなりますことをご連絡申し上げます。詳細につきましては、下記にて案内しております。

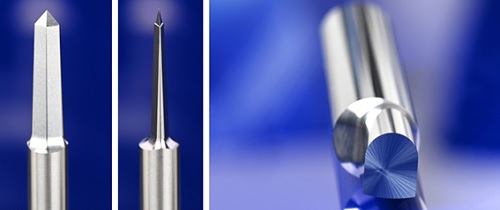

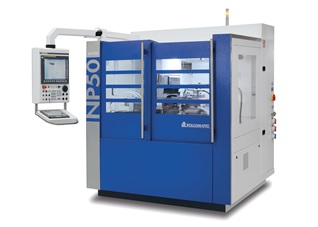

ShapeSmart NP50の特許4軸同時制御の非円筒研削機能を利用し、異形状パンチも加工できます。

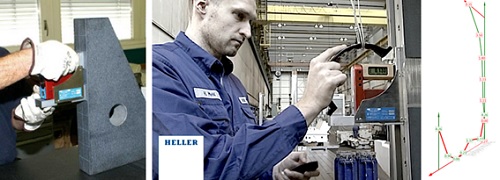

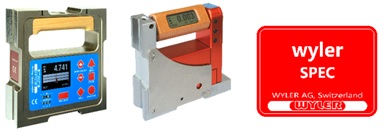

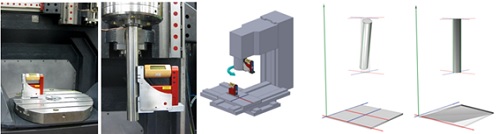

精密デジタル水準器BlueLEVEL L形ベース、4面角形V溝ベースwylerLEVELと定盤・機械精度評価用ソフトウェアwylerSPECを利用し、直角度測定が可能です。直角定盤の直角度測定や、工作機械のコラムや立形主軸とテーブルの直角度測定に対応します。

品番：MTKA004080AA
対象設備：CMシリーズモジュラーマウンター、CM402/602シリーズ、DT401-M/F、CM212/232-M、CM101-D
・一括交換台車の空きスペースでITFの段取り作業ができます。
・CMシリーズモジュラーマウンターの一括交換台車に簡単に取り付けられます。

ITF置台と取り付け例 取り付けには、別途六角穴付きボルトM6x25L (品番：N510017437AA)：2本が必要です。 (注)NG部品排出コンベヤーが取り付けられている場合、 ITF置き台は取り付けられません。

使用例 置き台にITFをセットした状態で、 電源供給コネクターを接続できます。 (対応ITF) 8mmダブル、12/16mm、 24/32mm、44/56mm、 72mm *1 *1：左端No.1スロットを使用しない場合

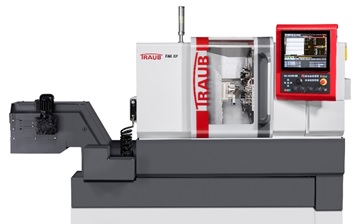

難削材のチタン合金に加え、複雑形状の医療部品は、深穴加工、斜め穴加工、ミーリングといった様々な加工も必要です。TNL12は、豊富な軸数を利用し、難削材においても卓越した同時加工能力と優れた切削能力でサイクルタイムを短縮します。ガンドリルをはじめ、高速ミーリング加工や高速ワーリング加工などの機能を集約し、複雑形状部品を一台の機械で全加工することで、生産性を高めます。

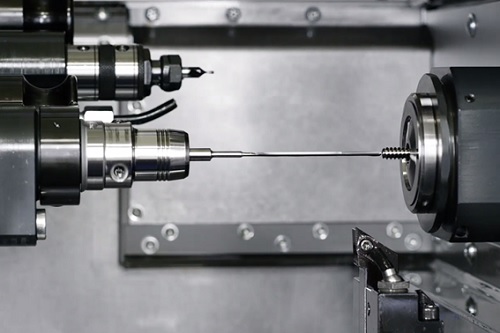

ガンドリル加工能力は専用機に匹敵し、バー材からのワンチャック全加工が可能です。深穴加工用の専用機の工程が不要となることで、圧倒的なサイクルタイム短縮を実現します。

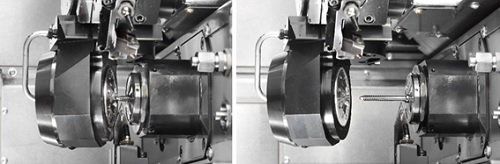

チタン合金が多く使われる医療用ねじや人工骨用多条ねじの加工では、精度と面粗さに優れる高速スレッドワーリングアタッチメントが生産性を押し上げ、品質を安定させます。

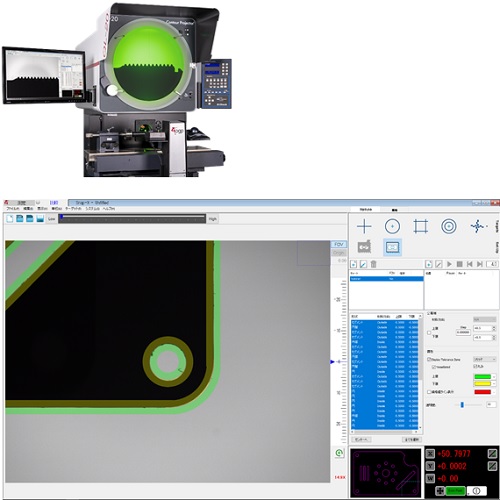

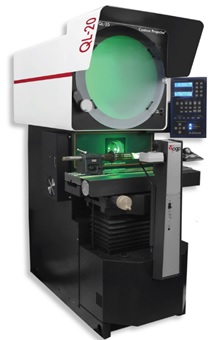

長く現場で支持されてきた万能投影機に最新の技術を組み込み、大口径テレセントリックレンズ、LED光源によって長期間にわたり鮮明で明るい投影が可能となりました。横型であるため冶具立て、重量物への対応力を備えています。展示会初出展のオプション、Vidi-Probe搭載モデルをJIMTOFにて展示予定です。
■工場出荷オプション Vidi-Probe
投影機に画像測定機能を組み込んだオプションです。
機内にデジタルカメラを内蔵。専用カメラと接続することで画像処理による自動測定が可能になります。さらにCADデータ(DXF)をモニター上に表示することで形状評価を容易に鮮明に実施できるようになります。また、評価後の画像を保存することで、チャートでは難しかった形状評価の結果の保存が可能になります。

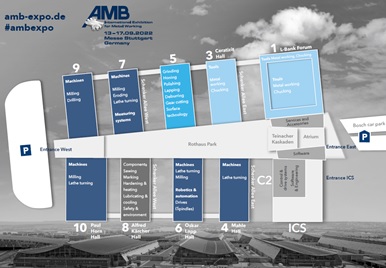

2022年AMB見本市
展示会名 ： AMB見本市
期間 ： 2022年9月13日(火)～17日(土)
会場 ：ドイツ　シュトゥットガルト市

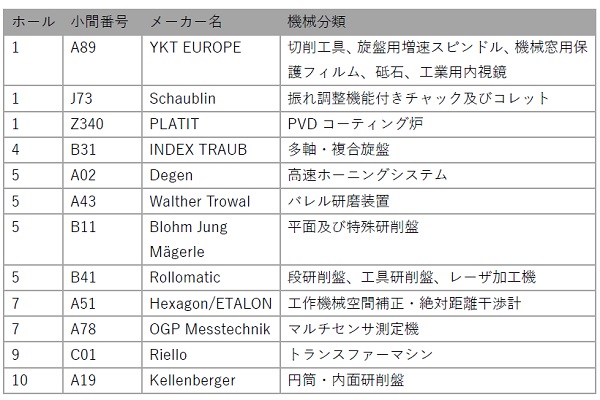

当社は西と東の架け橋となるべく、欧米から日本へ数多くの機械を輸入、販売して参りました。近年は産業のグローバル化をさらに推し進めるため、日本を中心としたアジアの製品を欧州に紹介する事業を展開しています。 その一環として、ドイツ・シュトゥットガルトで2年に1度開催されるAMB見本市に2012年より参加し商品の拡販に努めております。2018 年以降4年振りのAMBは５回目の展示となります。当社が総代理店を務める機械メーカーも出展しますので、以下、合わせて紹介します。
◆YKT EUROPE 小間番号:ホール1_A89
製品紹介ページはこちら YKT Europe GmbH (ykt-europe.de) https://www.ykt-europe.de/en/products
出展製品情報:
西研 深穴加工用超硬工具「クレアボーラー」 NEW!
深穴加工用超硬工具。従来のステッピング動作では、切り屑の噛みこみなどにより工具折損、穴曲がり、精度不良の不安要素があります。クレアボーラーは特許取得の形状により、外部給油での20D(L/D)ノンステップ深穴加工を実現します。
スズキプレシオン CNC自動旋盤用4倍速回転工具「アイビー・スピンドル」
切削加工業者が開発した「アイビー・スピンドル」は取付工事、発信機など一切不要です。
CNC自動旋盤のギヤ伝達を利用するので、標準搭載の回転工具アイビー・スピンドルに入れ替えるだけで回転数が４倍になります。最高回転数24,000min^-1まで対応し、小径エンドミルや小径ドリルの高速回転に対応します。現在ご使用のCNC自動旋盤で高速加工が実現できる倍速ユニットです。

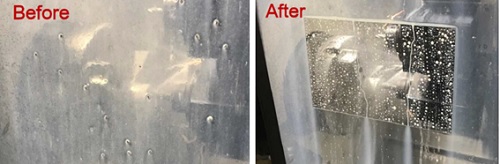

フィルプラス　工作機械窓用保護フィルム「窓クリンフィルム」
工作機械での加工時に切削液などが透明窓に飛散することにより、視認性が悪化しますが、窓クリンフィルムを貼ることにより視認性を大幅に改善することができます。
日本特殊研砥　FBB砥石
FBB砥石は、優れた弾性効果により、高い加工能力と精密仕上げ加工を兼ね備え、非鉄金属、非金属の研磨の用途で活躍しています。
SPIエンジニアリング　極細工業用内視鏡「HNLシリーズ」
プローブ先端にカメラを内蔵しているイメージセンサータイプの工業内視鏡です。現場の従業員が簡単にスマホで操作し、肉眼で見ることができない穴の中を見ることが可能になります。

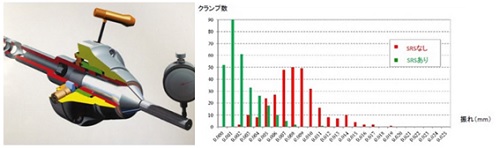

◆SCHAUBLIN 高精度コレット・振れ調整機能付きチャック/小間番号: ホール1_J73
コレットだけで振れを改善するには限界があります。ワークの振れを1-3μ以下に調整するSRSチャックが振れの問題を解決します。超硬エンドミル、及び短尺ドリル加工の現場で効果を上げています。Φ6 mmの超硬ブランク L50mm部をダイヤルゲージで振れを測定した事例です。平均振れ誤差0.008mmが、SRSチャックにより0.002mmまで改善されています。

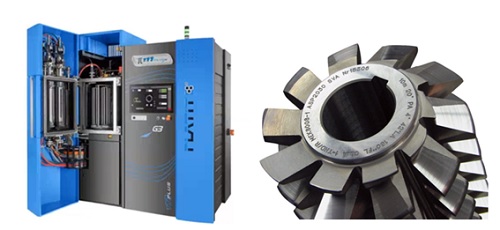

◆Platit PVDコーティング炉/小間番号: ホール1_Z340
PLATITのコーティング炉は、特許取得済み回転円筒カソードの採用により、純金属材料を利用したプログラムによる組成比制御が可能です。皮膜の最適化をソフトウェアで実現する特長を持っています。

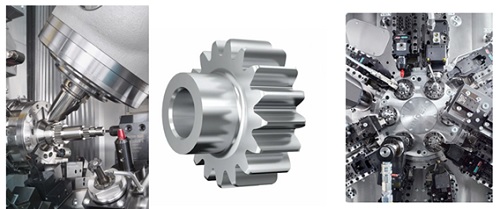

◆INDEX TRAUB 多軸・複合加工機/小間番号: ホール4_B31
多軸自動盤MS24-6、ATC型複合加工機GシリーズのG220、タレット型複合加工機C200、主軸移動型複合加工機トラウプのTNL12が公開されます。インデックス・トラウプ機は難削材複雑部品の高速加工の要望に応えます。

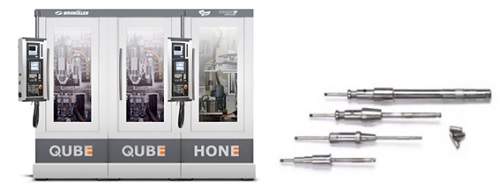

◆DEGEN 高速ホーニングシステム/小間番号: ホール5_A02
通常ホーニングはいくつものツールを経て加工されますが、デーゲン社製高速ホーニングは粗、中仕上げ、仕上げといった工程ごとの異なるホーニングツールは不要です。ワーク側を高速で上下運動させ、パテント取得済みの特殊仕上げホーニングツールだけでクロスハッチ模様を形成し、処理時間を大幅に削減します。

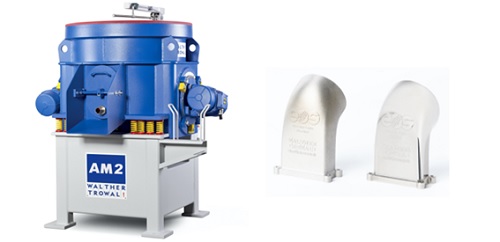

◆Walther Trowalバレル研磨機/小間番号: ホール5_A43
金属3Dプリント部品向け高効率振動バレル研磨機AMは、合計3式のモータを搭載し、部品内部の表面処理にも応えます。金属3Dプリント部品の表面粗さをRa80μｍから0.025μｍまで改善する研磨能力を備えています。

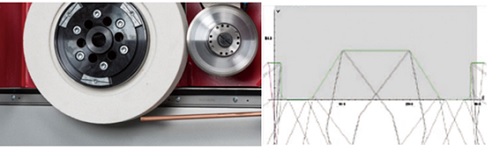

◆Blohm Jung平面及び特殊研削盤/小間番号: ホール5_B11
ユング機は、CNC3軸制御砥石成形装置PA37Kによる砥石形状管理と連続ツルーイングソフトによる研削加工が可能です。CADデータから砥石成形プログラムへの自動変換、対話式加工ソフトによる迅速かつシンプルな研削を実現します。
◆Maegerle 平面及び特殊研削盤/小間番号: ホール5_B11
面当たりの高剛性と優れた振動減衰性を生む油静圧摺動面とメーゲレの機械構造設計が卓越した高速重研削を可能にします。5軸グラインディングセンタMFP30は、砥石、エンドミル・ドリル搭載可能なATCを標準搭載、ワンチャック全加工の複合加工が可能です。

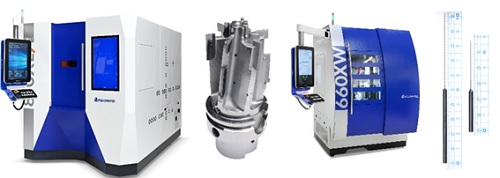

◆Rollomatic/Strausak 工具研削盤、レーザ加工機/小間番号: ホール5_B41
段研削盤と工具研削盤の加工能力を一台に集約しブランク加工から刃付けまで一度のセットアップで全加工できる6軸工具研削盤660XWを展示します。また、大サイズの工具に対応するレーザ加工機の新機種もAMBに初披露します。

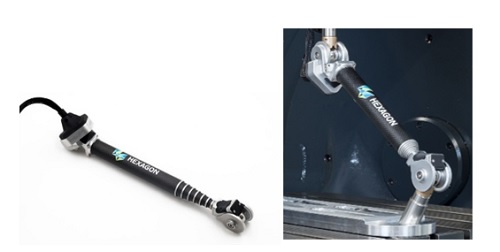

◆Hexagon/ETALON 工作機械空間補正・絶対距離干渉計/小間番号: ホール7_A51
機械精度の維持管理に必要な複数の検査を一台で担います。位置決め精度試験、円運動評価の精度検査にとどまらず、主要コントローラへのピッチ・真直度補正値の出力機能を搭載。工作機械の運動誤差の様々な測定・補正に応える贅沢な仕様です。工作機械製造、精度校正のフィールドサービスや自社設備の工作機械の高精度管理に有効なツールです。

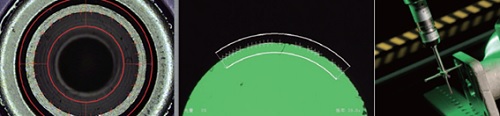

◆OGP Messtechnik マルチセンサ測定機/小間番号: ホール7_A78
測定の効率と能力に応えるOGPのマルチセンサ測定機。多様なセンサを用いることで、通常は測定困難なワークも少ない段取りで対応します。優れた操作性が評価され、測定の効率化に貢献します。今回はコストパフォーマンスモデルのCNCシリーズを展示予定です。

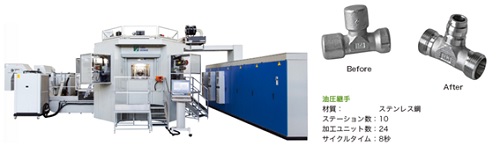

◆RIELLOロータリートランスファーマシン/小間番号: ホール9_C01
鋳造、鍛造されたバルブや継手、メーターケース、自動車部品を1台の機械で全ての機械加工を完了します。複数の加工機を1台のロータリートランスファーマシンの生産に置き換えることで、仕掛在庫や工程ごとの精度管理が不要となり、それを管理する手間や人、場所も省くことができ、工場の生産性が向上します。

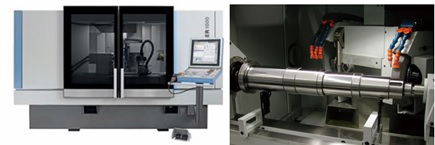

◆Kellenberger複合円筒・内面研削盤/小間番号: ホール10_A19
ケレンベルガ機は独自の油静スライドの技術と、豊富な砥石レイアウトで複雑精密部品のワンクランプ全加工に応えます。
