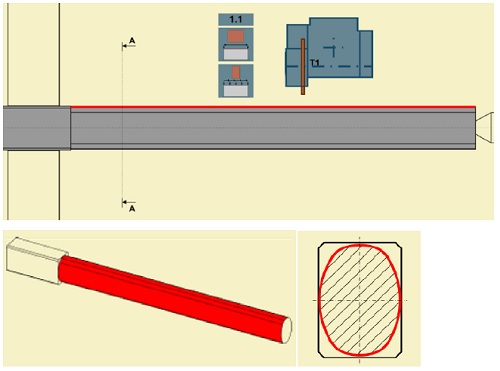

円筒、ネジ研、非円筒、そしてジグ研削の機能を付加できる驚異の円筒研削盤非円筒加工機能で角筒絞り用パンチを研削した事例を紹介します。

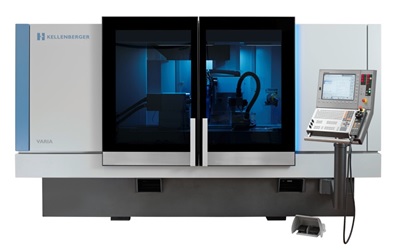

機種：VARIA ワーク： φ20 x 214mm、特殊合金鋼、HRC60 研削部： 赤い箇所 形状精度: 5μm 砥石： CBN

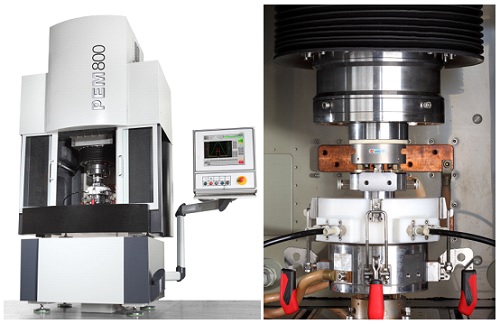

精密電解加工機ペムセンタ

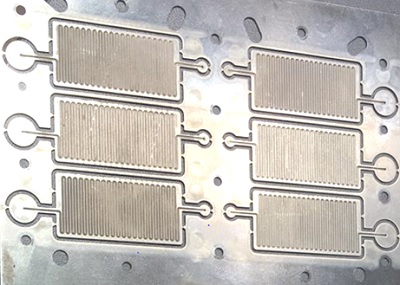

航空、発電の業界で高温状態でも強度を維持できる材料として多用されるインコネル材。加工深さのない薄いワークは精密電解加工に適しています。難削材を切削や放電加工ではなく、バリや電極消耗がない精密電解加工で処理する　―　そこに劇的な効果が生まれることがあります。

アプリケーション: 航空部品 熱交換器 材質: インコネル718 加工時間: 約15分

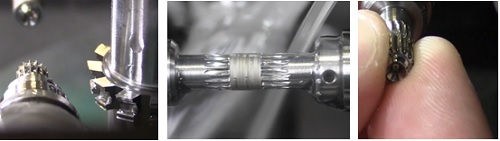

スイスのアフォルター社のマイクロホブ盤は著名な時計メーカーに数多く採用されています。機械時計を耳に当てると、アンクルとガンギ車が生み出すチッチッチッという心地よい機械音がします。時計の歯車を一定の速度で回転させるための部品ガンギ車が今回のワークです。18個をまとめてクランプし、62秒で加工します。

ガンギ車/Escape Wheel サイズ: φ5.38 x 0.25 mm 材質: スチール 加工時間: 62秒/ 18個同時加工

マルチセンサー組み合わせ事例紹介
OGP機は、数多くのセンサやソフトウェアを一台に集約することができます。今回はVantage600に組み付けられた各種オプションをご紹介します。

SmartScope Vantage600 ストローク    X:450    Y:600    Z:300(㎜) 積載重量:75kg 搭載オプション    ・スキャニングプローブ    ・TelestarTTLレーザー    ・ロータリーインデックス    ・ギア評価ソフトGearPro

各センサ及びソフトウェア紹介

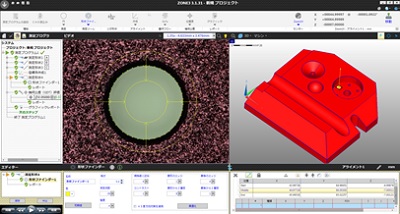

・最新鋭のソフトウェアZONE3
寸法測定機能だけでなく、幾何公差判定(ASME Y14.5及びISO 1101に適応)、3D-CADによる測定プログラム作成支援機能、グラフィカルな評価結果を含む測定結果レポート機能を搭載しています。
・TeleStarTTLレーザー
OGP社オリジナルレーザーで、レーザーが苦手とする鏡面ワークにスプレーレスで傾斜角約70°までスキャンが可能。ワークとの距離も約60㎜確保されているため、高さがあるワークにも対応します。
・スキャニングプローブ
光学系では測定できない箇所は接触式のプローブで補います。
・ロータリーインデックス
XYZ軸に回転軸をプラスし、円筒物の測定も対応。

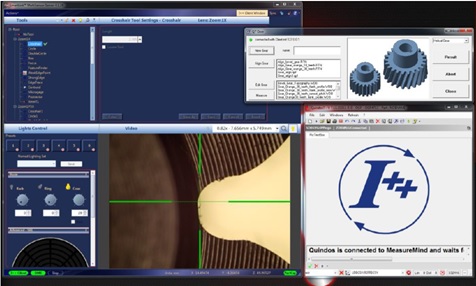

・歯車測定ソフトウェア「GearPro」
歯車のピッチ誤差（単一・累積）、歯溝の振れの等級判定（JIS/DIN/他）、歯形や歯筋の輪郭形状評価が可能です。

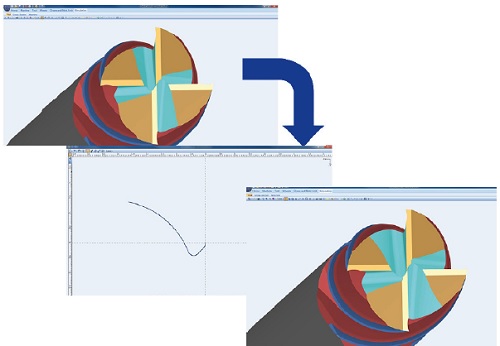

絶妙なギャッシュの形状も簡単に実現
VirtualGrind Proには2Dエディターが搭載されています。クリック操作でギャッシュ形状を簡単に編集することができます。剛性を維持しながら、切りくずの排出性に優れた絶妙なギャッシュの形状の獲得に有効なツールです。
