専門の説明員がブースに待機し、随時デモンストレーションを承っておりますので、測定サンプルをお持ちの上、お気軽にご来場ください。

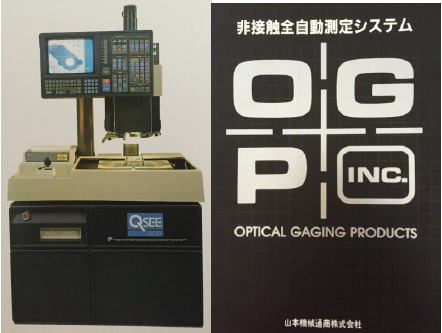

非接触全自動3次元測定機

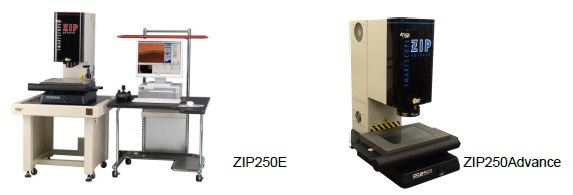

■Smart Scope Zip250E レーザ式検出センサDRS300、接触式検出センサタッチプローブ搭載
■ZIP250Advance Telestarプローブ、接触式検出センサタッチプローブ搭載
― QVI社ベストセラー機をオプションフル装備で実演 ―
マウス操作中心でプログラムを作成
マウス操作中心で直感的にプログラム作成ができるシンプルな操作性が特徴です。また、自動機ながらもXY微動送りノブによる工具顕微鏡のようなマニュアル測定、マニュアル・セミオート・フルオート測定を用途に応じた自由な切り替えも可能です。
非接触全自動3次元測定機
■Smart Scope Zip600
Rainbow Probe PRIMA、接触式検出センサタッチプローブ搭載
― 大型部品、大型アプリケーションの複合測定 ―
広範囲の測定が可能であると同時に、開発段階から「マルチセンサ測定」(画像・レーザ・タッチプローブ等、複数のセンサを併用した複合測定)を想定したグラナイト定盤を採用しており、ステージ剛性・耐振性が飛躍的に強化されています。大型アプリケーションのマルチセンサ測定や小型パーツの連続測定に最適です。
形状評価に有効なワーククリアランスとスキャン時の追従性を格段に向上させたRainbow Probeを今回搭載します
非接触全自動3次元測定機
■Smart Scope Vantage250
Telestar TTL レーザ搭載
― 驚異の追従性能を誇るTTLレーザによる高精度3D測定 ―
高精度、高速、マルチセンサ測定に特化したSmart Scopeシリーズのハイエンドモデルです。Z軸構造の大幅見直しにより更に剛性が強化され、DRSレーザやタッチプローブなどを併用した複合測定の安定性には定評があります。
本機が搭載する最新オプション「Telestar TTLレーザ)」は高い追従性を誇り、垂直入射方式の為、遮蔽にも強く、従来のレーザユニットよりも更に広範囲のアプリケーションの精密・高速レーザ測定を得意としています。
非接触全自動3次元測定機

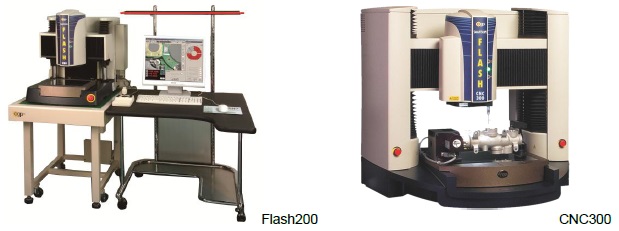

■Smart Scope FLASH200、スキャニングプローブ搭載
■CNC300 タッチプローブ搭載
― 門型省スペース構造のコストパフォーマンスモデル ―
高精度・低コスト・省スペースに特化したモデルです。本機はZ軸を門型化することで高い剛性と省スペース設計の両立を実現し、従来のベンチトップシステムが苦手とした高さのあるワークにも対応可能となりました。また、全ての照明にLED光源を採用したほか、任意の照射角度・光量を指定できる「スマートリングライト」を標準搭載しており、樹脂成型品の測定などに高い効果を発揮します。
非接触全自動測定システム
■VIEW Pinnacle250
― 高精度・高速測定を実現 ―
リニアモータ駆動によりバックラッシュを無くし、高速・高精度で再現性の高い測定が可能です。
照明に多色4方向のLEDリング照明を採用しコントラストの低い部位や照明に方向性が必要な箇所の測定に効果を発揮します。レーザユニットを搭載し多点の高さ測定や連続的な高さ測定時に光学系での測定よりも更に高速高精度化されました。
非接触全自動3次元測定機
■MVP SPARK300
ZIPの弟分であるZIPLiteのボディにVIEW社の光学系を搭載したモデルの登場です。
メガピクセルのデジタルカラーカメラを装備し、Measure-Xソフトウェアにより高速視野内測定を実現しました。
参考出展
ステージレス自動測定機
■SNAP200
― ワークを置いてスタートボタンを押すだけのシリーズ最速測定機 ―
従来の測定機と異なり、視野内に置かれたワークは位置や回転方向を気にすること無く機械が自動認識する新機能を搭載しています。
その為、ワークを置いてスタートボタンを押すだけで測定は完了し、生産現場での測定効率UPに大きく貢献します。
また、テレセントリック光学系を採用しており、高倍率では焦点深度約4.8mmまでの高精度測定、低倍率では厚さ最大約38mmの部品を測定することが可能です。
参考出展
コンパクト三次元測定機
■FlexPoint
設置場所を問わずコンパクトでありながら、門型CMMと十分に渡り合える本格的な接触式CNC三次元測定機。接触式センサーはタッチトリガー或いはスキャニングの選択式で、高速・高精度を維持しながら量産測定を実現します。
KOTEM/QVI社製 測定ソフトウェア群
― 本邦初公開の3D形状解析・幾何公差評価ソフトウェア ―
KOTEMは、「3Dベストフィッテング」「測定点群フィルタリング」「幾何公差評価」を専門とするソフトウェア開発者集団です。
20年以上の経験と実績を2つのパッケージ測定ソフトウェアにまとめあげました。
物づくりの問題解決に、本当の意味で役立つツールであることをお約束いたします。

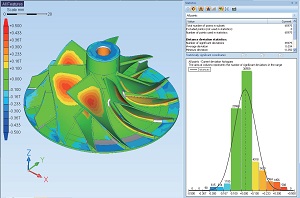

●3D形状解析ソフトウェア「スマートフィット3D」
高速・高精度で信頼のおける2次元及び3次元でのフィッティングと形状解析を行うソフトウェアです。CADモデルを規格値とし、様々な測定機から出力された測定点群データを用いて解析を行います。
◆レーザ測定や3Dスキャナなどの大量測定点群データの効率的なフィルタリング
(ノイズ除去や減量化)
◆対象ワークの加工条件・アセンブリ条件などに適したベストフィット
◆カラーマップや誤差方向強調と統計チャートによる解りやすい視覚化
◆放電加工電極のポジショニング、ダイキャスト加工の取り付けフィッティング、
タービンブレードやジェットエンジン部品の形状解析等の導入実績

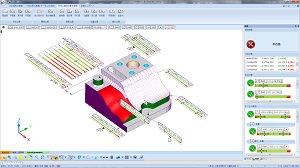

●幾何公差評価ソフトウェア「スマートプロファイル」
様々な測定機から出力された点群とCADモデルとの比較により幾何公差の評価を自動的に行うソフトウェアです。CADモデルと測定点群の自動フィット機能(ASME及びISOで認定)があり、最適な状態での幾何公差評価が可能です。
◆「設計者による幾何公差測定」と言う新たなコンセプトでトップダウン測定管理を実現
◆複雑な組み合わせ形状データムにも難なく対応
◆ワンクリック的なシンプル操作が寄与する短期間での技術習得
