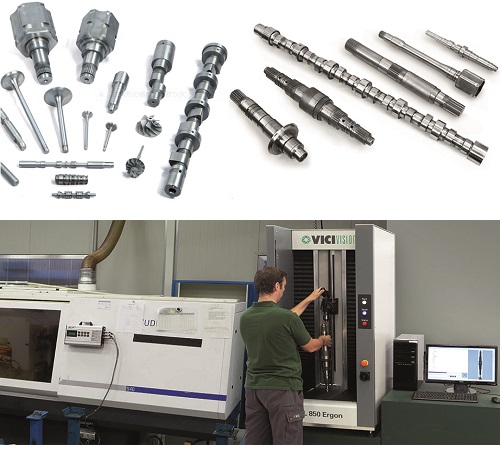

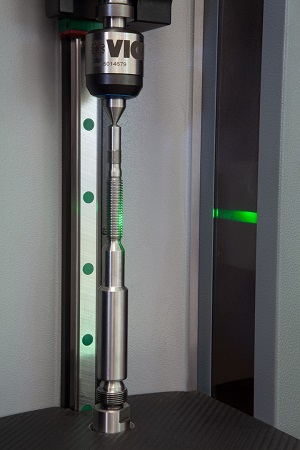

JIMTOF2016にシャフト部品専用立形光学測定機のMTLシリーズを出展します。
MTLシリーズは現場測定で不良を削減するために不可欠な５つの機能を持っています。
機械技術2016年6月号にヴィチ・ビジョンの記事が掲載されました。下記からデータをダウンロードできます。
□ 製造現場の環境適応
□ 簡単、短時間測定
□ 信頼のおける測定データ
□ ワンチャック測定
□ 測定データの有効活用
□ 製造現場での利用に適しているか

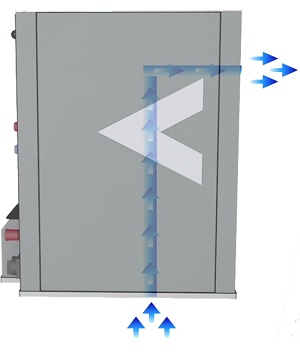

製造現場の温度変化に対応するため、ゲージを内蔵し、熱源となる配電盤を遮断するエアーカーテンは装置自体の熱変位を抑制します。
□ 簡単、短時間測定が可能か
長尺ワークの簡単ローディングを追求した立形構造、測定データ取得まで、僅か30秒です。
□ 信頼のおける測定データであるか

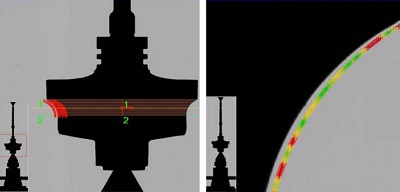

測定機の精度は定期的に校正されたゲージで管理されます。オペレータのスキル不問のバリ排除機能により、信頼性のあるデータが短時間に生成されます。
□ ワンチャックで必要な測定項目を測定できるか
径、長さ、角度、円弧、カム・ネジ形状、真円度、円筒度、プロファイルのDXFデータ比較等、様々な静的、動的測定要求に応えます。 □ 測定したデータを有効活用できるか

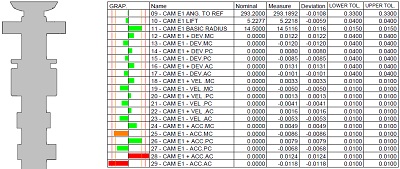

測定データは履歴として記録され、統計的な精度管理、測定レポートとして出力され、社内データだけでなく、クレーム対策も担います。

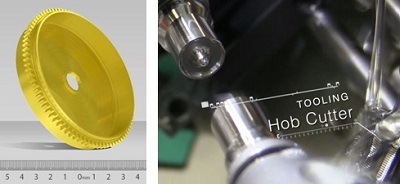

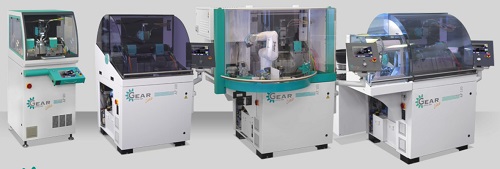

スイスのアフォルター社マイクロホブ盤の平歯車m0.12の加工事例を紹介します。世界最高レベルの高速同期機能を持つアフォルタ―機は小モジュールのギヤも短時間で加工します。

平歯車 モジュール0.12 サイズ：φ11.9x1.7mm 材質:真鍮 加工時間：14秒

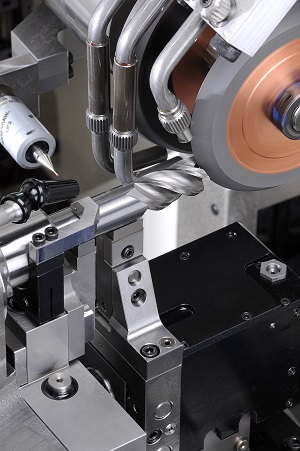

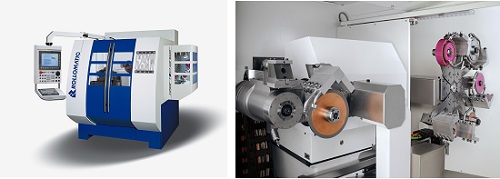

高出力完全回転同期スピンドル搭載のXWシリーズでφ20mmの不等分割の加工事例を紹介します。完全同期スピンドルなので、安定した研削加工をもたらします。最大6砥石セットの自動交換機能があり、ポリッシュ面の加工も可能です。

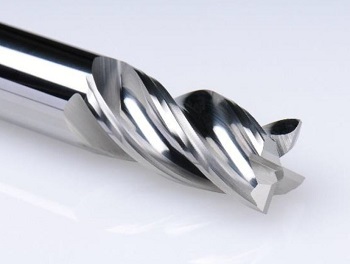

4枚刃超硬エンドミルφ20x40mm 不等分割、ポリッシュ溝 サイクルタイム　17分

展示会名 : 設計・製造ソリューション展
期 間 : 2016年6月22日(水)～24日(金)
会 場 : 東京ビッグサイト
ブース : 東3ホール ブースNO.4-22
設計・製造ソリューション展の3次元測定ブースに出展します。
光学式3次元測定機でのデジタイジングを行うことで従来のデジタイザを覆す高精度での測定点群の取得と、充実した支援ソフトウェアによる「形状評価・解析」をご提案します。
同時開催の機械要素技術展(西4ホール ブースNO.9-21)にも寸法測定ブースを出展していますので合わせてのご来場お待ちしております。
【出展機のご紹介】
[KOTEM/QVI社製 測定ソフトウェア群]
KOTEMは、「3Dベストフィッテング」「測定点群フィルタリング」「幾何公差評価」を専門とするソフトウェア開発者集団です。20年以上の経験と実績を2つのパッケージ測定ソフトウェアにまとめあげました。
物づくりの問題解決に、本当の意味で役立つツールであることをお約束いたします。
□ 幾何学公差判定ソフトウェア SmartProfile
測定機から出力された点群とCADモデルとの比較により幾何公差の評価を自動的に行うソフトウェアです。CADモデルと測定点群の自動フィット機能(ASME及びISOで認定)があり、最適な状態で幾何公差評価を行います。
・ 「設計者による幾何公差測定」と言う新たなコンセプトでトップダウン測定管理を実現
・ 複雑な組み合わせ形状データムにも難なく対応
・ ワンクリック的なシンプル操作による短期間技術習得
□ 2D/3D形状評価ソフトウェア SmartFit 3D
高速・高精度で信頼のおける2次元及び3次元でのフィッティングと形状解析を行うソフトウェアです。CADモデルを規格値とし、様々な測定機から出力された測定点群データを用いて解析を行います。 ・ レーザ測定や3Dスキャナなどの大量測定点群データの効率的なフィルタリング(ノイズ除去や減量化)
・ 対象ワークの加工条件・アセンブリ条件などに適したベストフィット
・ カラーマップや誤差方向強調と統計チャートによる解りやすい視覚化
・ 放電加工電極のポジショニング、ダイキャスト加工の取り付けフィッティング、タービンブレードや
    ジェットエンジン部品の形状解析への導入実績
[OGP/QVI社製 光学式3次元測定機 Smart Scopeシリーズ]
□ Smart Scope VANTAGE250 レーザ式検出センサ テレスターTTLレーザ搭載
高精度、高速、マルチセンサ測定に特化した、Smart Scopeシリーズのハイエンドモデルです。テレセントリック光学系を採用しており、より鮮明な画像処理が可能です。
最大の特徴は、優れた追従能力をもつ「テレスター TTLレーザ」による高精度レーザ測定ができることです。垂直入射方式の為遮蔽にも強く、従来のレーザユニットよりも更に広範囲のアプリケーションに対応します。
□ Smart Scope CNC300 接触式検出センサ タッチプローブ搭載
省スペース・ワイドズームレンズを搭載したコストパフォーマンスモデルです。
全ての照明に高輝度LEDを採用したほか、任意の照射角度・光量を指定できる「スマートリングライト」を標準搭載しており、樹脂成型品の測定などに高い効果を発揮すると共に、Z軸ストロークが250㎜とゆとりがあるため、TPを併用した立体的なワークの測定に適します。

展示会名 : 機械要素技術展
期 間 : 2016年6月22日(水)～24日(金)
会 場 : 東京ビッグサイト
ブース : 西4ホール ブースNO.9-21
機械要素技術展の試験・計測機器/センサブースに出展します。
光学式3次元測定機シリーズによるマルチセンサでの「2D/3D寸法測定ソリューション」にて画像測定機の限界を打ち破り、様々な測定物に対応いたします。
同時開催の設計・製造ソリューション展（東3ホール ブースNO.4-22）にも形状評価のブースを出展していますので合わせてのご来場お待ちしております。
【出展機のご紹介】
[OGP/QVI社製 光学式3次元測定機 Smart Scopeシリーズ マルチセンサ対応機種]
□ Smart Scope ZIP250E レーザ式検出センサDRS300 、接触式検出センサ タッチプローブ搭載
卓上タイプの測定機でありながら、光学式センサとは別に接触式センサ、レーザ式センサを搭載でき幅広い測定が可能なベストセラーモデルです。またオペレーションに関してもマウス操作中心で直感的にプログラム作成ができるシンプルな操作性が特徴です。
自動機ながらもXY微動送りノブを搭載しており、工具顕微鏡のようなマニュアル測定モードを使うこともでき、マニュアル・セミオート・フルオート測定を用途に合わせて自由に切替えることが可能です。
□ Smart Scope ZIP450 レーザ式検出センサ DRS300、接触式検出センサ タッチプローブ搭載
広範囲の測定が可能であると同時に、開発段階から「マルチセンサ測定」（画像・レーザ・タッチプローブ等複数のセンサを併用した複合測定）を想定したグラナイト定盤を採用しており、ステージ剛性・耐振性が強化されたモデルです。
大型ワークのマルチセンサ測定や小型パーツの連続測定に最適です。
