KOTEM社代表　特別来日セミナー開催！！
ISO規格の検討委員でもあるKOTEM社の開発責任者が提案する
　「生産工程を激変させうる3次元“幾何公差”評価ソフトウェア」
　「3次元形状解析ソフトウェアを用いた実測値による製造工程支援」
セミナー日時 : 2013年9月27日(金)11:00～12:30
開催場所 : 東京ビックサイト東6ホール　実務応用セミナースペース
                (※セミナーは英語で行われますが通訳が付きます。)
KOTEMは、「3Dベストフィッテング」「測定点群フィルタリング」「幾何公差評価」を専門とするソフトウェア開発者集団です。
20年以上の経験と実績を２つのパッケージ測定ソフトウェアにまとめあげました。
東6ホール内ではKOTEM社代表のDoytchinov氏による導入効果セミナーを実施します。事前登録不要でどなたでも無料参加頂けます。製品評価体制を見つめ直す機会に是非ご参加下さい。
また、出展ブースでは実演デモやビデオ上映、製品評価に関するご相談など随時承っております。

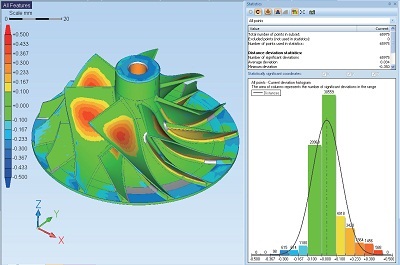

●3D形状解析ソフトウェア「スマートフィット3D」
高速・高精度で信頼のおける2次元及び3次元でのフィッティングと形状解析を行うソフトウェアです。CADモデルを規格値とし、様々な測定機から出力された測定点群データを用いて解析を行います。
◆製品／形状によって選べる9つのベストフィット条件
対象ワークの加工条件・アセンブリ条件などに適したベストフィットが可能
◆レーザ測定や３Dスキャナなどの大量測定点群データの効率的なフィルタリング（ノイズ除去や減量化）が可能
◆カラーマップや誤差方向強調と統計チャートによる解りやすい視覚化が可能
◆放電加工電極のポジショニング、ダイキャスト加工の取り付けフィッティング、タービンブレードやジェットエンジン部品の形状解析などに導入実績あり

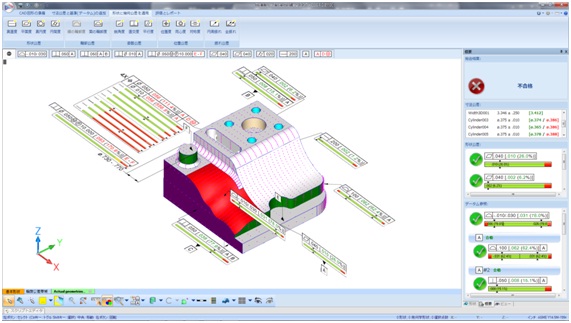

●幾何公差評価ソフトウェア「スマートプロファイル」
様々な測定機から出力された点群とCADモデルとの比較により幾何公差の評価を自動的に行うソフトウェアです。CADモデルと測定点群の自動フィット機能（ASME及びISOで認定）があり、最適な状態での幾何公差評価が可能です。
◆「設計者による幾何公差測定」という新たなコンセプトでトップダウン測定管理を実現
設計担当者や検査担当者にこれまで課せられてきた複雑な計算・結果の検証作業から解放し、生産工程の改善に寄与します
◆複雑な組み合わせ形状データムにも難なく対応
◆ワンクリックシンプル操作を採用しているので、短期間で技術習得可能

―精度・サイクルタイムのPinnacle(究極の頂点)を目指して―
創立60年以上に渡り精密万能投影機、光学式3次元測定機を全世界市場に提供し続ける米国QVI社の代表モデル6機種を実機展示します。
単体での運用もできますが、上記KOTEM社製ソフトウェアとの併用がおすすめです。
高精度3次元測定機ならではの信頼ある座標データを活用して、CADデータとの幾何公差判定、形状評価・解析を実施することができます。
●Pinnacle 250 (ピナクル)
高速・高精度測定・高い繰り返し精度をコンセプトに開発されたモデルです。

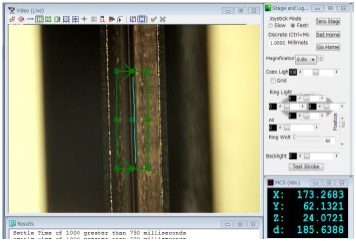

◆連続画像結合測定が可能
一定速度でステージを駆動させながら画像測定を行い、最後に全ての画像の結合を行う
精度を維持しながら、測定のサイクルタイム向上に寄与
◆不鮮明なエッジも検出できる強力な画像処理能力
◆デュアル倍率光学系により倍率の高速切り替えが可能
◆リニアモータ駆動による振動のない測定ステージ

―試作から量産まで、あらゆる局面の測定にミクロンオーダーで対応―
●Smart Scope ZIP250E
レーザ式検出センサDRS300、接触式検出センサ タッチプローブ搭載
マウス操作中心で直感的にプログラム作成ができるシンプルな操作性が特徴です。
自動機ながらもXY微動送りノブを搭載しており、工具顕微鏡のようなマニュアル測定モードを使うこともでき、マニュアル・セミオート・フルオート測定を用途に合わせて自由に切替えることが可能です。
●Smart Scope ZIP600
レーザ式検出センサDRS300、回転ユニット　ロータリーインデックス、接触式検出センサ タッチプローブ搭載
広範囲の測定が可能であると同時に、開発段階から「マルチセンサ測定」(画像・レーザ・タッチプローブ等複数のセンサを併用した複合測定)を想定したグラナイト定盤を採用しており、ステージ剛性・耐振性が強化されたモデルです。
大型ワークのマルチセンサ測定や小型パーツの連続測定に最適です。
●Smart Scope VANTAGE250
レーザ式検出センサ　テレスターTTLレーザ搭載
高精度、高速、マルチセンサ測定に特化した、Smart Scopeシリーズのハイエンドモデルです。テレセントリック光学系を採用しており、より鮮明な画像処理が可能です。
最大の特徴は、優れた追従能力をもつ「テレスター TTLレーザ」による高精度レーザ測定ができることです。垂直入射方式の為遮蔽にも強く、従来のレーザユニットよりも更に広範囲のアプリケーションに対応します。
●Smart Scope FLASH200
省スペース・低価格に特化したコストパフォーマンスモデルです。
全ての照明に高輝度LEDを採用したほか、任意の照射角度・光量を指定できる「スマートリングライト」を標準搭載しており、樹脂成型品の測定などに高い効果を発揮します。

―投影機の自動化を実現―
●FOCUS ADVANCE
座標測定・形状演算ユニット Q-chek搭載
光源からダイレクトにワークへ投影される水平投影方式を採用しており、工具など側面方向の測定に最適な輪郭投影機です。明るい場所でも画像が鮮明に映るLED高輝度スクリーン、エッジセンサを内蔵し、目視による誤差を防止します。
更にジョイスティックによるモータ駆動と手動ノブによる微動送り両方が使用でき、状況に合わせて使い分けながらより正確なエッジ検出を行うことが可能です。

―高速・高精細・コンパクト―
●SHR CT-50
約10分のCTスキャンにて、非破壊で断面の観察が可能な3Dモデルを演算できます。
自社開発X線源と高感度ディテクタにより、高精細スキャンと高速撮像を両立します。
卓上型なので設置場所を選ばず、オフィスなどでも運用が可能です。
薄肉の樹脂成型品など、繊細さが要求されるワークのスキャンには特に効果的です。また「スマートフィット3D」を利用することで、3D CADデータとの形状評価が可能です。
